Sistem fluida bertekanan tinggi tidak tahan terhadap dugaan. Jenis benang yang tidak cocok berisiko menyebabkan ledakan besar, waktu henti yang mahal, dan kerusakan peralatan yang parah. Sistem tenaga fluida berjalan dengan presisi mutlak. Jika satu segel saja gagal, seluruh mesin akan berhenti secara tiba-tiba. Untuk tim pengadaan dan teknisi yang mengganti komponen atau merancang perutean sistem, mengidentifikasi standar benang dengan benar adalah langkah pertama yang tidak dapat dinegosiasikan dalam evaluasi suku cadang. Anda tidak dapat membangun mesin yang andal berdasarkan koneksi yang cacat atau tertebak. Setiap port memerlukan perhatian yang cermat terhadap detail pengukuran.
Panduan ini menguraikan metodologi yang tepat untuk mengukur, mengevaluasi, dan menentukan pemasangan selang hidrolik yang tepat yang diperlukan untuk memastikan integrasi bebas kebocoran. Anda akan mempelajari cara melindungi arsitektur sistem Anda yang lebih besar dari kegagalan yang dapat dicegah. Kami menyediakan langkah-langkah yang dapat ditindaklanjuti untuk menghilangkan kesalahan instalasi sepenuhnya. Mengikuti metode ini memastikan Anda menentukan komponen yang tepat untuk setiap aplikasi bertekanan tinggi.
Inspeksi visual tidak cukup; spesifikasi yang tepat memerlukan kaliper, pengukur jarak ulir, dan pengukur sudut dudukan.
Memahami mekanisme penyegelan (benang tirus, cincin-O, atau dudukan miring logam-ke-logam) sama pentingnya dengan mencocokkan jarak ulir.
Benang yang tidak kompatibel (misalnya, pencampuran NPT dan BSPT) akan membahayakan integritas **bagian pompa dan katup** bernilai tinggi di seluruh sistem.
Tekanan sistem, tingkat getaran, dan geometri port yang ada harus menentukan kerangka spesifikasi akhir Anda.
Utas yang tidak cocok bukan hanya masalah perakitan; mereka mewakili bahaya keselamatan dan lingkungan yang parah. Cairan hidrolik bertekanan tinggi yang keluar dari sambungan yang putus bertindak seperti bilah yang tidak terlihat. Hal ini dapat menyebabkan cedera parah pada operator. Selain keselamatan, kebocoran cairan juga menimbulkan masalah kepatuhan lingkungan. Anda menghadapi mandat pembersihan segera dan potensi denda peraturan. Menyambungkan komponen yang tidak kompatibel mungkin terasa aman selama perakitan kering. Namun, begitu Anda menerapkan tekanan dinamis, sambungan yang rusak pasti akan gagal.
Anda harus memahami realitas benang silang dan benang yang dilucuti. Ketika seorang teknisi menyatukan standar yang tidak kompatibel, mereka menghancurkan geometri ulir internal. Contoh klasiknya melibatkan pemaksaan ujung jantan JIC 37° ke port betina SAE 45°. Benangnya mungkin awalnya tertarik, tetapi sudut tempat duduknya tidak akan pernah sejajar. Hal ini menyebabkan kebocoran mikro yang parah. Cairan melewati logam yang berubah bentuk di bawah tekanan. Getaran yang terus-menerus kemudian memperluas kebocoran mikro ini menjadi kebocoran besar. Mengandalkan pita Teflon untuk menutupi celah yang tidak cocok ini menjamin terjadinya ledakan.
Satu kali pemasangan yang gagal akan menyebabkan kerusakan parah pada sirkuit hidrolik yang lebih luas. Ketika cairan keluar melalui kebocoran mikro, sistem mengalami penurunan tekanan secara tiba-tiba. Hilangnya tekanan secara tiba-tiba ini dapat membuat pompa menjadi kavitasi seketika. Kavitasi menimbulkan gelembung udara yang secara agresif mengikis permukaan logam bagian dalam. Selain itu, penurunan tekanan membuat katup kontrol kritis kekurangan gaya fluida yang diperlukan. Reaksi berantai ini mengancam umur operasional semua Bagian Pompa dan Katup yang saling berhubungan . Memperbaiki satu fitting murah menjadi tidak relevan jika Anda menghancurkan manifold yang direkayasa dalam prosesnya.
Identifikasi yang akurat memerlukan pendekatan yang sistematis. Anda tidak dapat berhasil mengetikkan thread "eyeball". Ikuti empat langkah pengukuran spesifik berikut.
Langkah 1: Tentukan Paralel vs Meruncing. Mulailah dengan inspeksi visual. Perhatikan baik-baik profil utasnya. Apakah diameter benang tetap konstan dari atas ke bawah? Jika ya, maka keduanya sejajar (lurus). Apakah mereka menyempit saat mencapai akhir? Jika ya, berarti meruncing. Anda dapat memastikannya menggunakan jangka sorong. Ukur benang pertama, lalu ukur benang terakhir. Jika ukurannya berbeda, Anda memiliki sambungan yang meruncing.
Langkah 2: Ukur Diameternya. Gunakan kaliper digital atau dial presisi untuk langkah ini. Untuk ulir jantan, ukur Diameter Luar (OD). Tempatkan rahang kaliper pada bagian terluas puncak benang. Untuk benang betina, ukur Diameter Dalam (ID). Masukkan rahang pengukur internal kaliper ke dalam port. Catat pengukuran ini dengan tepat dalam inci dan milimeter.
Langkah 3: Ukur Pitch Thread. Anda memerlukan pengukur nada khusus di sini. Pengukur nada dilengkapi bilah logam kecil dengan tepi bergerigi. Tekan bilah yang berbeda ke dalam benang hingga terpasang sempurna tanpa ada celah. Dekatkan ke sumber cahaya. Jika Anda melihat cahaya menyinari gigi, coba pisau lain. Untuk fitting Imperial, ini menentukan Threads Per Inch (TPI). Untuk alat kelengkapan Metrik, alat ini mengukur jarak tepat antara puncak ulir dalam milimeter.
Langkah 4: Tentukan Sudut Tempat Duduk. Benang paralel sering kali mengandalkan dudukan miring untuk membuat segel. Gunakan pengukur sudut tempat duduk untuk memastikan geometri ini. Geser pengukur ke dalam sambungan sampai menempel pada permukaan perapat. Anda harus memeriksa apakah sudutnya 37°, 45°, atau 60°. Sudut ini menentukan bagaimana pemasangan menciptakan segel yang aman di luar benang yang saling bertautan.
Mencocokkan nada utas hanyalah setengah dari perjuangan. Anda harus mencocokkan mekanisme penyegelan dengan sempurna. Standar industri yang berbeda menggunakan metode yang sangat berbeda untuk menampung cairan bertekanan tinggi. Izinkan kami mengevaluasi konfigurasi paling umum yang akan Anda temui.
Perbandingan Penyegelan Standar Benang Hidraulik
Standar | Geometri Benang | Mekanisme penyegelan | Karakteristik Utama |
|---|---|---|---|
NPT/NPTF | Meruncing | Deformasi benang-ke-benang | Umum pada peralatan lama |
JIC 37° Suar | Paralel (Lurus) | Kursi miring dari logam ke logam | Kemampuan beradaptasi terhadap tekanan tinggi |
ORFS (Segel Wajah O-Ring) | Paralel (Lurus) | Cincin-O terkompresi pada permukaan datar | Ketahanan getaran tinggi tanpa kebocoran |
BSPP | Paralel (Lurus) | Segel berikat atau cincin pemotong | Kepatuhan standar Eropa |
NPT menampilkan benang meruncing. Ini menciptakan segel melalui deformasi mekanis. Saat Anda mengencangkan sambungan, benang jantan dan benang betina saling menempel erat. NPTF (Dryseal) memperbaikinya dengan menghancurkan puncak benang hingga ke akar. NPT sangat umum terjadi pada peralatan lama AS. Anda dapat dengan yakin menentukan pemasangan ulir NPT untuk lingkungan bertekanan standar. Namun, kenali keterbatasannya. Benang tirus kesulitan dalam aplikasi getaran tinggi. Getaran menyebabkannya mundur dan bocor.
JIC menggunakan benang paralel. Itu tidak menyegel benang itu sendiri. Sebaliknya, ia disegel melalui dudukan bersudut 37° dari logam ke logam. Ini merupakan pilihan yang sangat baik untuk sistem tekanan tinggi. JIC mudah beradaptasi dan berstandar tinggi di seluruh industri global. Namun, memerlukan instalasi yang hati-hati. Perlengkapan JIC sangat rentan terhadap pengetatan yang berlebihan. Jika Anda memutarnya terlalu keras, Anda akan merusak permukaan logam atau membelah suar, sehingga merusak segelnya.
ORFS mengandalkan benang paralel dan permukaan penyegelan datar. Cincin-O yang tertahan berada di lekukan pada fitting pria. Saat dikencangkan, cincin-O akan menekan permukaan datar port betina. Kami menganggap ORFS sebagai standar terbaik untuk lingkungan dengan getaran tinggi. Ini memberikan kinerja tanpa kebocoran dalam sistem tenaga fluida yang ekstrim. Cincin-O yang lembut menyerap gerakan mikro yang biasanya merusak segel logam-ke-logam.
BSPP memiliki fitur thread paralel. Karena benangnya tidak tersegel, BSPP memerlukan elemen penyegel sekunder. Anda biasanya menggunakan segel berikat (mesin cuci Dowty), cincin-O, atau cincin pemotong. Benang metrik berfungsi serupa tetapi mengikuti ukuran milimeter yang tepat. Menentukan standar-standar ini penting untuk peralatan yang diproduksi di Eropa. Anda harus menjaga kepatuhan terhadap pembuatan OEM yang berstandar global untuk memastikan perlindungan garansi dan keamanan sistem.
Setiap koneksi harus menangani tekanan dinamis sistem Anda. Anda harus membedakan antara tekanan kerja dan tekanan ledakan. Tekanan kerja mewakili tekanan kontinu maksimum yang dapat ditangani komponen dengan aman. Tekanan yang meledak adalah titik teoritis dari kegagalan yang dahsyat. Standar industri menentukan faktor keamanan 4:1. Jika pompa hidrolik Anda mengeluarkan 3.000 PSI secara terus-menerus, sambungan pilihan Anda harus memiliki tingkat kerja 3.000 PSI dan tingkat ledakan 12.000 PSI. Menyesuaikan kemampuan ini akan mencegah ledakan tiba-tiba selama lonjakan tekanan yang tidak terduga.
Standar benang tidak berarti apa-apa jika materialnya gagal. Anda harus mengevaluasi baja karbon, baja tahan karat, dan kuningan dengan hati-hati. Baja karbon memberikan kekuatan yang sangat baik untuk keperluan industri standar bertekanan tinggi. Namun mudah berkarat jika terkena kelembapan. Baja tahan karat menawarkan ketahanan terhadap korosi lingkungan yang unggul dan menangani suhu pengoperasian ekstrem dengan sempurna. Kuningan berfungsi dengan baik untuk aplikasi bertekanan rendah, tetapi Anda harus memverifikasi kompatibilitas cairan. Cairan hidrolik sintetis tertentu akan merusak kuningan secara kimiawi seiring waktu.

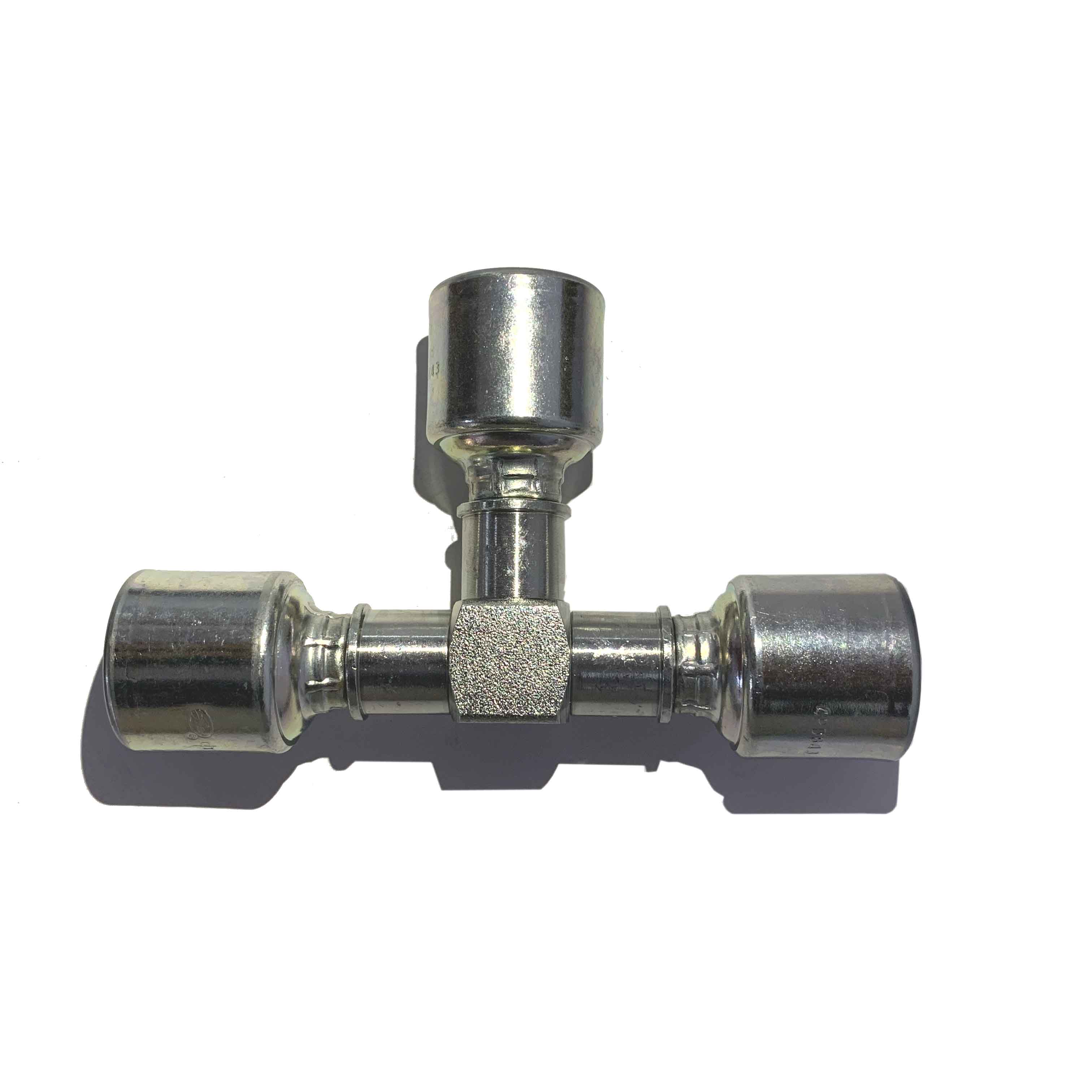

Ruang fisik menentukan strategi perutean Anda. Anda harus menilai geometri di sekitar blok katup dan manifold. Terkadang sambungan lurus standar tidak pas. Anda mungkin memerlukan siku 90 derajat untuk bermanuver di sekitar rintangan. Dalam skenario perutean ketat di mana beberapa jalur bertemu, Anda mungkin memerlukan konfigurasi khusus. Menentukan sambungan crimp tee dapat membagi aliran fluida dengan rapi tanpa memperluas jejak spasial manifold. Selalu ukur izin Anda sebelum memesan.
Manajemen torsi menentukan keberhasilan instalasi Anda. Mengandalkan perasaan fisik mengundang kegagalan. Anda harus mengatasi bahaya torsi berlebih dan torsi rendah. Torsi berlebih dengan mudah memecahkan port betina besi cor. Ini mendistorsi dudukan logam dan melepaskan benang paralel. Sebaliknya, torsi yang rendah membuat koneksi menjadi rentan. Getaran sistem akan melonggarkan sambungan torsi rendah dengan cepat, sehingga menyebabkan kebocoran cairan yang parah. Selalu gunakan kunci momen yang dikalibrasi dan ikuti spesifikasi pabrikan dengan ketat.
Tim pemeliharaan sering kali berupaya menghemat waktu dengan menggunakan kembali komponen lama. Anda harus menghindari kekeliruan penggunaan kembali ini. Fitting benang tirus disegel dengan mendeformasi logam secara aktif. Setelah berubah bentuk, mereka tidak akan pernah tersegel sempurna lagi. Demikian pula, cincin-O yang dihancurkan memerlukan satu set permanen. Mereka kehilangan elastisitasnya setelah kompresi awal. Anda tidak boleh menggunakan kembali barang-barang ini selama siklus pemeliharaan. Segera buang dan pasang komponen baru yang tanpa kompromi.
Pengadaan memerlukan evaluasi vendor yang ketat. Anda tidak dapat membeli komponen yang belum terverifikasi dari sumber yang tidak dapat dilacak. Tetapkan kriteria yang jelas untuk pemasok Anda. Menuntut keterlacakan material secara penuh dan kepatuhan yang terdokumentasi terhadap standar manufaktur SAE/ISO. Pastikan mereka menyediakan model CAD yang akurat untuk tim teknik Anda. Pemasok yang unggul juga menawarkan dukungan teknis yang kuat ketika Anda memerlukan suku cadang sambungan hidraulik khusus untuk pembuatan alat berat yang rumit. Prioritaskan jaminan kualitas daripada harga pembelian awal.
Menentukan ulir hidraulik dengan benar memerlukan pengukuran diameter, pitch, dan sudut dudukan yang metodis.
Anda harus memahami mekanisme penyegelan yang berbeda dari NPT, JIC, ORFS, dan BSPP untuk memastikan integritas seluruh sistem.
Tuntutan tekanan dinamis dan kendala spasial sangat memengaruhi pilihan material dan konfigurasi akhir Anda.
Kepatuhan yang ketat terhadap spesifikasi torsi pemasangan mencegah retaknya port yang mahal dan kebocoran akibat getaran.
Jangan pernah menebak atau "mengamati" suatu koneksi. Integritas sistem fluida Anda bergantung sepenuhnya pada pencocokan standar yang tepat dengan port yang tepat. Satu kesalahan yang ceroboh membahayakan keselamatan dan merusak mesin yang mahal. Konsultasikan dengan pakar teknis atau gunakan bagan identifikasi benang terverifikasi untuk melakukan referensi silang pengukuran Anda sebelum melakukan pemesanan.
J: Tidak. Meskipun terlihat serupa, keduanya memiliki sudut ulir yang sangat berbeda (60° untuk NPT vs 55° untuk BSPT) dan pitch ulir yang berbeda. Memaksa keduanya menjamin kebocoran parah dan merusak secara permanen benang internal kedua komponen.
J: Keduanya meruncing, namun NPTF (Dryseal) menciptakan segel mekanis langsung dengan menghancurkan puncak benang hingga ke akar. Deformasi ini sering kali menghilangkan kebutuhan akan pita Teflon atau sealant. NPT standar memerlukan senyawa penyegel untuk mencegah kebocoran.
J: Perhatikan baik-baik persyaratan penyegelan. Jika port mengandalkan cincin-O, mesin cuci berikat, atau dudukan logam bersudut untuk menampung cairan, port tersebut memerlukan ulir paralel. Jika benang itu sendiri berfungsi sebagai segel, maka benang itu meruncing.
A: Tidak. Meskipun keduanya menggunakan benang lurus dan terlihat hampir sama dengan mata telanjang, JIC menggunakan dudukan flare 37 derajat. SAE standar menggunakan dudukan suar 45 derajat. Mereka tidak akan tersegel dengan benar jika Anda mencampurkannya.
